objednávacie |
Maximálny pôdorysný rozmer stĺpika (mm) |
Maximálny krycí rozmer hlavice (mm) |
Vonkajší rozmer hlavice (mm) |
| D1 | 330x215 | 330x215 | 400x285 |
| D2 | 380x250 | 380x250 | 450x320 |
| D3 | 440x290 | 440x290 | 510x360 |
| E1 | 440x215 | 440x215 | 510x285 |
| E2 | 510x250 | 510x250 | 580x320 |
| E3 | 590x290 | 590x290 | 660x360 |
| F1 | 440x330 | 440x330 | 510x400 |
| F2 | 510x380 | 510x380 | 580x450 |
| F3 | 590x440 | 590x440 | 660x510 |
 |
|
|

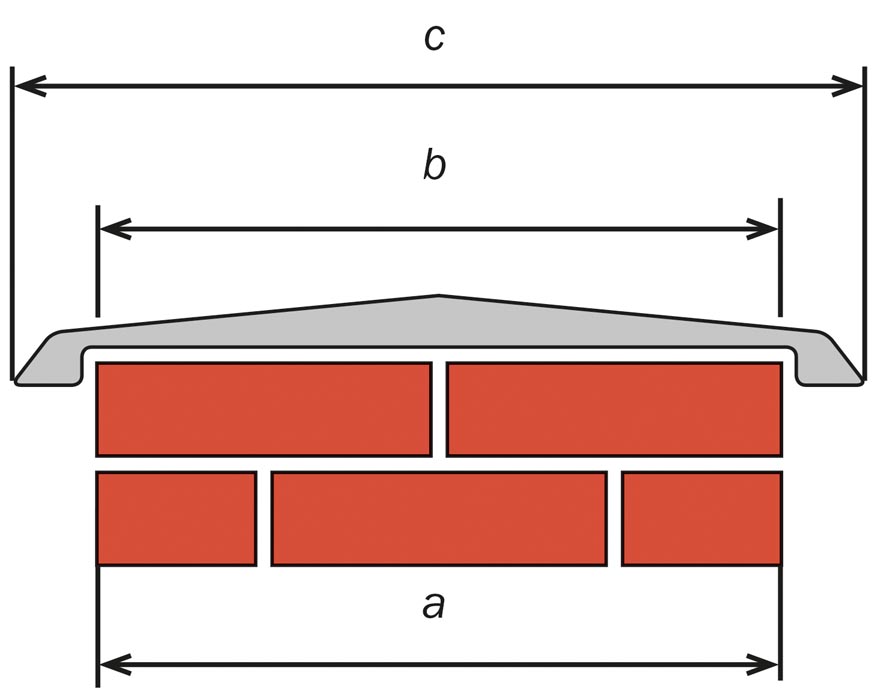

a - maximálny pôdorysný rozmer stĺpika b - maximálny krycí rozmer hlavice c - vonkajší rozmer hlavice |
|

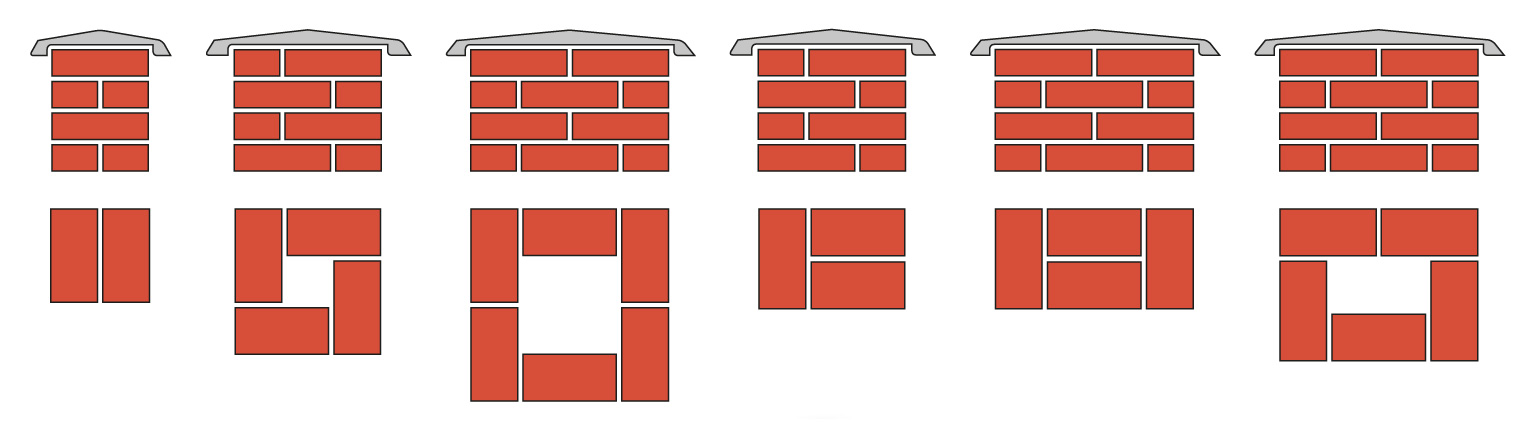

PRÍKLADY ZOSTAVENIA STĹPIKOV
